Planung & Konstruktion
CAD-Konstruktion und technische Zeichnungen
Wir erstellen detaillierte Pläne, Schnitte, Koordinationspläne und Detailzeichnungen für alle Phasen Ihres Projekts – sauber nach Planungsstandard und abgestimmt mit allen Gewerken.
Kurz gesagt
Gute Pläne sind die Sprache, in der sich Planung und Baustelle verständigen. Als CAD-Zeichenbüro übernehmen wir die Konstruktion der Technischen Gebäudeausrüstung – als verlängerte Werkbank für Ingenieurbüros und Architekten oder direkt für Bauherren und ausführende Firmen.
Unser Team aus Technikern und Technischen Systemplanern kennt die Gewerke der Haustechnik aus der täglichen Arbeit. Deshalb zeichnen wir nicht nur, was vorgegeben ist, sondern achten auf Leitungsführung, Platzbedarf und Schnittstellen zu den anderen Gewerken.
Leistungsumfang
Zeichnungen für jede Phase
Wir konstruieren alle haustechnischen Gewerke: Heizung, Lüftung und Klima, Sanitär, Kälte, Elektro und Sprinkler. Rohrleitungen und Kanäle dimensionieren wir auf Grundlage der Berechnungen und stimmen sie im Modell mit Architektur und Tragwerk ab.
Ablauf
So arbeiten wir
- A
Unterlagen sichten
Architekturpläne, Vorgaben des Fachplaners, Planungsstand und Termine.
- B
Konstruieren
Zeichnung in 2D oder als 3D-Modell, nach Ihren CAD-Richtlinien.
- C
Abstimmen
Koordination mit den anderen Gewerken und Einarbeitung von Änderungen.
- D
Übergeben
Pläne und Daten im vereinbarten Format, auf Wunsch über Ihre Projektplattform.
Für wen
- TGA-Fachplaner und Ingenieurbüros
- Architekturbüros
- Ausführende Firmen der Haustechnik
- Bauherren und Betreiber
Sie erhalten
- Pläne als DWG, DXF und PDF
- Modelle als Revit- oder IFC-Datei
- Schemata und Massenauszüge
- Planlisten und Änderungsdokumentation
Häufige Fragen
Fragen und Antworten
Arbeiten Sie nach unseren CAD-Richtlinien?
Ja. Wir übernehmen Ihre Layer-, Plankopf- und Modellierrichtlinien und liefern so, dass sich unsere Pläne nahtlos in Ihr Projekt einfügen.
Zeichnen Sie in 2D oder in 3D?

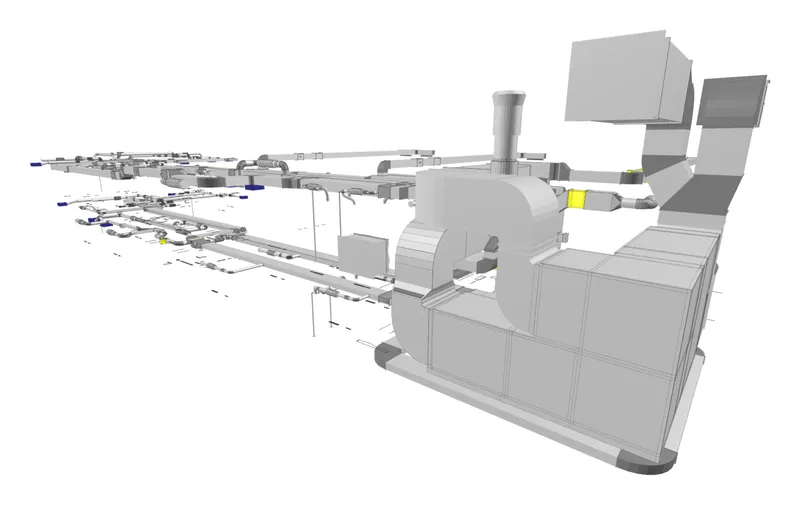

Beides. Je nach Projekt erstellen wir klassische 2D-Pläne oder ein 3D-Modell, aus dem Grundrisse, Schnitte und Mengen abgeleitet werden.
Können Sie kurzfristig Kapazitätsspitzen abfangen?
Sprechen Sie uns mit Umfang und Termin an. Nach Sichtung der Unterlagen sagen wir Ihnen verbindlich, bis wann wir liefern können.
